Đây là file bài tập chương 1 , thầy đã hướng dẫn trên lớp ai đi học đầy đủ thì hướng dẫn dùm với???
Đã có hướng giải.
Mình có thảo luận với Mẫn rùi. Chút nữa mẫn up lên cho mọi người.
Hjhj
Cái môn này mình nghĩ không ai chép đủ đâu. Chỉ có tài liệu là Slide của thầy thôi.
Mà xem thế cũng hiểu rồi.
000 -> E(000) ->001 -> S(001)-> 010-> E(010) -> 011 -> S(011)-> 110
mình làm vậy nek ^^

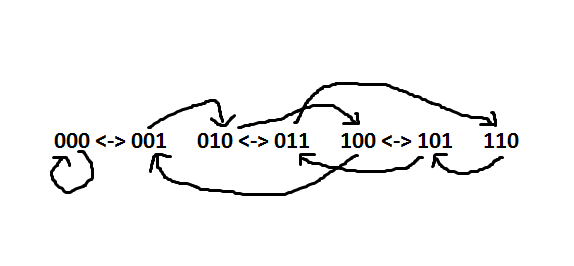

mình nghĩ thế này,ko biết đúng ko nữ,vẽ = paint xấu tệ <!–emo&:P–><img src=‘http://www.uit.edu.vn/forum/html/emoticons/tongue.gif’ border=‘0’ style=‘vertical-align:middle’ alt=‘tongue.gif’ /><!–endemo–>
<img src=‘http://i689.photobucket.com/albums/vv255/thansaulove/zzzz.png’ border=‘0’ alt=‘user posted image’ />
<-> là exchange,còn mũi tên cong cong kia là suffle
từ hình trên ta có thể build theo nhìu cách khác nhau
mình nghĩ câu 8 thế này:
a, IR<-M[AR]
b,PC<-TR
c,M[AR] <- AC, DR<-AC
d,AC <-DR+AC
Bài giải chương 1 nè… do câu 10 còn có chỗ tui nghĩ chưa thông nên chưa share lên. <!–emo&:)–><img src=‘http://www.uit.edu.vn/forum/html/emoticons/smile.gif’ border=‘0’ style=‘vertical-align:middle’ alt=‘smile.gif’ /><!–endemo–> . Giờ ông nói tui up lên cho anh em xem thử :-p.
PS: câu 8 đọc đề ko hiểu, ý thầy là xác định cái vi lệnh từ cái bảng đó. Nếu thế thì đơn giản <!–emo&:)–><img src=‘http://www.uit.edu.vn/forum/html/emoticons/smile.gif’ border=‘0’ style=‘vertical-align:middle’ alt=‘smile.gif’ /><!–endemo–>
<!–QuoteBegin-08520509+29 May 2011, 11:27 AM–></div><table border=‘0’ align=‘center’ width=‘95%’ cellpadding=‘3’ cellspacing=‘1’><tr><td><b>QUOTE</b> (08520509 @ 29 May 2011, 11:27 AM)</td></tr><tr><td id=‘QUOTE’><!–QuoteEBegin–> câu 2 có vấn đề rồi mẫn ơi, dữ liệu của thanh ghi phải có đường vào và ra mới được. Trong bài 2 Mẫn chỉ xài 1 đường ko được do MUX truyền 1 chiều chứ đầu có truyền theo chiều ngược lại được, đâu có khối logic nào mà truyền the 2 chiều <!–QuoteEnd–> </td></tr></table><div class=‘postcolor’> <!–QuoteEEnd–>
Hi Thọ,
Đúng là 1 thanh ghi phải có đường vào và đường ra… nhưng mà ở đây theo đề ta chỉ dùng dg vào của R4 và đg ra của R0,R1,R2,R3… cho nên không cần vẽ thêm chi cho nó rối <!–emo&:)–><img src=‘http://www.uit.edu.vn/forum/html/emoticons/smile.gif’ border=‘0’ style=‘vertical-align:middle’ alt=‘smile.gif’ /><!–endemo–>…
Trong bài này mình chỉ truyền có 1 chiều từ R0,R1,R2,R3 đến R4. chứ không xài chiều ngược lai
Cái tớ dùng là bufif (hay còn gọi là tri-state) chứ không phải mux <!–emo&:)–><img src=‘http://www.uit.edu.vn/forum/html/emoticons/smile.gif’ border=‘0’ style=‘vertical-align:middle’ alt=‘smile.gif’ /><!–endemo–>…
Thân
<!–QuoteBegin-08520331+29 May 2011, 11:15 AM–></div><table border=‘0’ align=‘center’ width=‘95%’ cellpadding=‘3’ cellspacing=‘1’><tr><td><b>QUOTE</b> (08520331 @ 29 May 2011, 11:15 AM)</td></tr><tr><td id=‘QUOTE’><!–QuoteEBegin–> ủa mẫn ???
câu 2 yêu cầu dùng mux 4*1 .
câu 3 tui nghĩ
P:R1<-R2
P’Q:R1<-R3
câu 8 thì yêu cầu đề là xác định vi lệnh được thực hiện
VD
a,read từ memory ra bus và load vào thanh ghi IR(tui không biết viết mã lệnh sao ?)
ko biết đúng không nữa mấy câu kia thì tui cũng làm zậy. <!–QuoteEnd–></td></tr></table><div class=‘postcolor’><!–QuoteEEnd–>
Hi Tân,
Câu 2 tui không thấy có dòng nào yêu cầu dùng mux 4x1 hết… vẽ mux rối lắm, dây nhợ lòng thòng nên tui ko thích <!–emo&:)–><img src=‘http://www.uit.edu.vn/forum/html/emoticons/smile.gif’ border=‘0’ style=‘vertical-align:middle’ alt=‘smile.gif’ /><!–endemo–>
Câu 3 : ông làm đúng á… tui quên sửa <!–emo&:)–><img src=‘http://www.uit.edu.vn/forum/html/emoticons/smile.gif’ border=‘0’ style=‘vertical-align:middle’ alt=‘smile.gif’ /><!–endemo–>
Câu 8 : tui cũng nghĩ như ông <!–emo&:)–><img src=‘http://www.uit.edu.vn/forum/html/emoticons/smile.gif’ border=‘0’ style=‘vertical-align:middle’ alt=‘smile.gif’ /><!–endemo–>
Thân
<!–QuoteBegin-08520351+29 May 2011, 09:24 PM–></div><table border=‘0’ align=‘center’ width=‘95%’ cellpadding=‘3’ cellspacing=‘1’><tr><td><b>QUOTE</b> (08520351 @ 29 May 2011, 09:24 PM)</td></tr><tr><td id=‘QUOTE’><!–QuoteEBegin–> Mạng 1 tầng 8 đầu vào, 8 đầu ra. Thứ tự thực hiện liên kết nguồn 0 đến đích 6.
Đây là VD2 nằm trong slide thứ 25 chương 5,thầy giảng rùi mà giờ không nhớ gì hết, bạn nào biết thì giúp mình với nha!Thanks!
Tình hình là câu này năm ngoái thầy cũng cho nên năm nay rất có thể có, ai biết thì giải giúp với. <!–QuoteEnd–> </td></tr></table><div class=‘postcolor’> <!–QuoteEEnd–>
câu này dùng công thức C ở slide kế bên với m= 3 ( do có 8 đầu vào 8 đầu ra)
chuỗi là
000(C2) –> 100(C1) –> 110
hoặc 000(C1) –> 010 (C1) –> 110
<!–QuoteBegin-08520606+29 May 2011, 05:27 PM–></div><table border=‘0’ align=‘center’ width=‘95%’ cellpadding=‘3’ cellspacing=‘1’><tr><td><b>QUOTE</b> (08520606 @ 29 May 2011, 05:27 PM)</td></tr><tr><td id=‘QUOTE’><!–QuoteEBegin–> <!–QuoteBegin-08520229+29 May 2011, 01:16 PM–></div><table border=‘0’ align=‘center’ width=‘95%’ cellpadding=‘3’ cellspacing=‘1’><tr><td><b>QUOTE</b> (08520229 @ 29 May 2011, 01:16 PM)</td></tr><tr><td id=‘QUOTE’><!–QuoteEBegin–>Câu 2 tui không thấy có dòng nào yêu cầu dùng mux 4x1 hết… vẽ mux rối lắm, dây nhợ lòng thòng nên tui ko thích <!–emo&:)–><img src=‘http://www.uit.edu.vn/forum/html/emoticons/smile.gif’ border=‘0’ style=‘vertical-align:middle’ alt=‘smile.gif’ /><!–endemo–>
…
Cái tớ dùng là bufif (hay còn gọi là tri-state) chứ không phải mux<!–QuoteEnd–></td></tr></table><div class=‘postcolor’><!–QuoteEEnd–>
Trong đề thầy yêu cầu dùng mạch dồn 4-1. Mạch dồn, tức mạch dồn kênh, hay mạch chọn, hay mux.
Tôi nghĩ không cần phải vẽ chi tiết sơ đồ của mux ra làm gì, chỉ vẽ symbol của nó thôi được rồi, như binary_decoder 2x4 mà Mẫn đã vẽ vậy. <!–QuoteEnd–> </td></tr></table><div class=‘postcolor’> <!–QuoteEEnd–>
Hi Triều
<!–emo&:(–><img src=‘http://www.uit.edu.vn/forum/html/emoticons/sad.gif’ border=‘0’ style=‘vertical-align:middle’ alt=‘sad.gif’ /><!–endemo–> câu này nếu vẽ mạch dồn theo kiểu input vs output là 1 đg 16bit thì vô cùng gọn… còn nếu vẽ 16 cái mạch dồn thì T_T… Lúc làm không để ý cái đề, thấy cách này nó tốt hơn cách xài mạch dồn nên vẽ luôn <!–emo&:)–><img src=‘http://www.uit.edu.vn/forum/html/emoticons/smile.gif’ border=‘0’ style=‘vertical-align:middle’ alt=‘smile.gif’ /><!–endemo–>
Thân
<!–QuoteBegin-08520606+29 May 2011, 06:04 PM–></div><table border=‘0’ align=‘center’ width=‘95%’ cellpadding=‘3’ cellspacing=‘1’><tr><td><b>QUOTE</b> (08520606 @ 29 May 2011, 06:04 PM)</td></tr><tr><td id=‘QUOTE’><!–QuoteEBegin–> <!–QuoteBegin-08520229+29 May 2011, 05:47 PM–></div><table border=‘0’ align=‘center’ width=‘95%’ cellpadding=‘3’ cellspacing=‘1’><tr><td><b>QUOTE</b> (08520229 @ 29 May 2011, 05:47 PM)</td></tr><tr><td id=‘QUOTE’><!–QuoteEBegin–> Hi Triều
<!–emo&:(–><img src=‘http://www.uit.edu.vn/forum/html/emoticons/sad.gif’ border=‘0’ style=‘vertical-align:middle’ alt=‘sad.gif’ /><!–endemo–> câu này nếu vẽ mạch dồn theo kiểu input vs output là 1 đg 16bit thì vô cùng gọn… còn nếu vẽ 16 cái mạch dồn thì T_T… Lúc làm không để ý cái đề, thấy cách này nó tốt hơn cách xài mạch dồn nên vẽ luôn <!–emo&:)–><img src=‘http://www.uit.edu.vn/forum/html/emoticons/smile.gif’ border=‘0’ style=‘vertical-align:middle’ alt=‘smile.gif’ /><!–endemo–>
Thân <!–QuoteEnd–></td></tr></table><div class=‘postcolor’><!–QuoteEEnd–>
Vẽ 1 mux với 4 input, mỗi input có độ rộng 8 bit và 1 output có độ rộng cũng 8 bit là được rồi Mẫn (Triều nghĩ vậy). Còn nếu phải vẽ từng mux ra thì là phải vẽ 8 mux, không phải 16, nhầm hoài. <!–emo&:D–><img src=‘http://www.uit.edu.vn/forum/html/emoticons/biggrin.gif’ border=‘0’ style=‘vertical-align:middle’ alt=‘biggrin.gif’ /><!–endemo–> <!–QuoteEnd–> </td></tr></table><div class=‘postcolor’> <!–QuoteEEnd–>
<!–emo&:(–><img src=‘http://www.uit.edu.vn/forum/html/emoticons/sad.gif’ border=‘0’ style=‘vertical-align:middle’ alt=‘sad.gif’ /><!–endemo–> quên cái này là thanh ghi 8bit T_T… quê rồi ko ôn nữa loạn óc
<!–QuoteBegin-08520211+29 May 2011, 05:52 PM–></div><table border=‘0’ align=‘center’ width=‘95%’ cellpadding=‘3’ cellspacing=‘1’><tr><td><b>QUOTE</b> (08520211 @ 29 May 2011, 05:52 PM)</td></tr><tr><td id=‘QUOTE’><!–QuoteEBegin–> mình nghĩ câu 8 thế này:
a, IR<-M[AR]
b,PC<-TR
c,M[AR] <- AC, DR<-AC
d,AC <-DR+AC <!–QuoteEnd–> </td></tr></table><div class=‘postcolor’> <!–QuoteEEnd–>
chính xác
<!–QuoteBegin-08520229+29 May 2011, 10:54 PM–></div><table border=‘0’ align=‘center’ width=‘95%’ cellpadding=‘3’ cellspacing=‘1’><tr><td><b>QUOTE</b> (08520229 @ 29 May 2011, 10:54 PM)</td></tr><tr><td id=‘QUOTE’><!–QuoteEBegin–> <!–QuoteBegin-08520351+29 May 2011, 09:24 PM–></div><table border=‘0’ align=‘center’ width=‘95%’ cellpadding=‘3’ cellspacing=‘1’><tr><td><b>QUOTE</b> (08520351 @ 29 May 2011, 09:24 PM)</td></tr><tr><td id=‘QUOTE’><!–QuoteEBegin–> Mạng 1 tầng 8 đầu vào, 8 đầu ra. Thứ tự thực hiện liên kết nguồn 0 đến đích 6.
Đây là VD2 nằm trong slide thứ 25 chương 5,thầy giảng rùi mà giờ không nhớ gì hết, bạn nào biết thì giúp mình với nha!Thanks!
Tình hình là câu này năm ngoái thầy cũng cho nên năm nay rất có thể có, ai biết thì giải giúp với. <!–QuoteEnd–></td></tr></table><div class=‘postcolor’><!–QuoteEEnd–>
câu này dùng công thức C ở slide kế bên với m= 3 ( do có 8 đầu vào 8 đầu ra)
chuỗi là
000(C2) –> 100(C1) –> 110
hoặc 000(C1) –> 010 (C1) –> 110 <!–QuoteEnd–> </td></tr></table><div class=‘postcolor’> <!–QuoteEEnd–>
Hình như bạn Mẫn bị nhầm rồi, theo mình như vầy nè:
000(C2) –> 100(C1) –> 110
Hoặc 000(C1) –> 010(C2) –> 110
ai chép đầy đủ lên tiếng cái coi :S
ủa mẫn ???
câu 2 yêu cầu dùng mux 4*1 .
câu 3 tui nghĩ
P:R1<-R2
P’Q:R1<-R3
câu 8 thì yêu cầu đề là xác định vi lệnh được thực hiện
VD
a,read từ memory ra bus và load vào thanh ghi IR(tui không biết viết mã lệnh sao ?)
ko biết đúng không nữa mấy câu kia thì tui cũng làm zậy.
Mạng 1 tầng 8 đầu vào, 8 đầu ra. Thứ tự thực hiện liên kết nguồn 0 đến đích 6.
Đây là VD2 nằm trong slide thứ 25 chương 5,thầy giảng rùi mà giờ không nhớ gì hết, bạn nào biết thì giúp mình với nha!Thanks!
Tình hình là câu này năm ngoái thầy cũng cho nên năm nay rất có thể có, ai biết thì giải giúp với.
câu 2 có vấn đề rồi mẫn ơi, dữ liệu của thanh ghi phải có đường vào và ra mới được. Trong bài 2 Mẫn chỉ xài 1 đường ko được do MUX truyền 1 chiều chứ đầu có truyền theo chiều ngược lại được, đâu có khối logic nào mà truyền the 2 chiều
<!–QuoteBegin-08520229+29 May 2011, 01:16 PM–></div><table border=‘0’ align=‘center’ width=‘95%’ cellpadding=‘3’ cellspacing=‘1’><tr><td><b>QUOTE</b> (08520229 @ 29 May 2011, 01:16 PM)</td></tr><tr><td id=‘QUOTE’><!–QuoteEBegin–>Câu 2 tui không thấy có dòng nào yêu cầu dùng mux 4x1 hết… vẽ mux rối lắm, dây nhợ lòng thòng nên tui ko thích <!–emo&:)–><img src=‘http://www.uit.edu.vn/forum/html/emoticons/smile.gif’ border=‘0’ style=‘vertical-align:middle’ alt=‘smile.gif’ /><!–endemo–>
…
Cái tớ dùng là bufif (hay còn gọi là tri-state) chứ không phải mux<!–QuoteEnd–></td></tr></table><div class=‘postcolor’><!–QuoteEEnd–>
Trong đề thầy yêu cầu dùng mạch dồn 4-1. Mạch dồn, tức mạch dồn kênh, hay mạch chọn, hay mux.
Tôi nghĩ không cần phải vẽ chi tiết sơ đồ của mux ra làm gì, chỉ vẽ symbol của nó thôi được rồi, như binary_decoder 2x4 mà Mẫn đã vẽ vậy.
<!–QuoteBegin-08520229+29 May 2011, 05:47 PM–></div><table border=‘0’ align=‘center’ width=‘95%’ cellpadding=‘3’ cellspacing=‘1’><tr><td><b>QUOTE</b> (08520229 @ 29 May 2011, 05:47 PM)</td></tr><tr><td id=‘QUOTE’><!–QuoteEBegin–> Hi Triều
<!–emo&:(–><img src=‘http://www.uit.edu.vn/forum/html/emoticons/sad.gif’ border=‘0’ style=‘vertical-align:middle’ alt=‘sad.gif’ /><!–endemo–> câu này nếu vẽ mạch dồn theo kiểu input vs output là 1 đg 16bit thì vô cùng gọn… còn nếu vẽ 16 cái mạch dồn thì T_T… Lúc làm không để ý cái đề, thấy cách này nó tốt hơn cách xài mạch dồn nên vẽ luôn <!–emo&:)–><img src=‘http://www.uit.edu.vn/forum/html/emoticons/smile.gif’ border=‘0’ style=‘vertical-align:middle’ alt=‘smile.gif’ /><!–endemo–>
Thân <!–QuoteEnd–> </td></tr></table><div class=‘postcolor’> <!–QuoteEEnd–>
Vẽ 1 mux với 4 input, mỗi input có độ rộng 8 bit và 1 output có độ rộng cũng 8 bit là được rồi Mẫn (Triều nghĩ vậy). Còn nếu phải vẽ từng mux ra thì là phải vẽ 8 mux, không phải 16, nhầm hoài. <!–emo&:D–><img src=‘http://www.uit.edu.vn/forum/html/emoticons/biggrin.gif’ border=‘0’ style=‘vertical-align:middle’ alt=‘biggrin.gif’ /><!–endemo–>
