Sáng nay có một bạn hỏi mình về việc thực hiện hàm logic bằng MUX, nên mình cũng muốn up lên đây cho các bạn thảo luận và làm xem sao.
Đề: Chỉ sử dụng MUX2-1, MUX4-1 thiết kế hàm logic 4 biến sau:
Chúc các bạn học tốt!
P/S: Mấy thầy dạy Mạch số ưa thích cái này lắm, đặc biệt là thầy Sang.
biểu thức được rút gọn bằng bìa karnaugh thành: F=ABC+D(A+B)
code verilog như sau:
module f(A,B,C,D,F);
input A,B,C,D;
output F;
MUX_4to1 a0(.out(F),
.s({A,B}),
.s11(C),
.s01(D),
.s10(D),
.s00(0));
endmodule
P/S: e mới thi rớt môn HDL, môn sinh mới, mong a nương tay cho xin ít gạch (kinh nghiệm) để về tu luyện =D , thanks a!!!
[QUOTE=12520797;319120]biểu thức được rút gọn bằng bìa karnaugh thành: F=ABC+D(A+B)
code verilog như sau:
module f(A,B,C,D,F);
input A,B,C,D;
output F;
MUX_4to1 a0(.out(F),
.s({A,B}),
.s11(C),
.s01(D),
.s10(D),
.s00(0));
endmodule
P/S: e mới thi rớt môn HDL, môn sinh mới, mong a nương tay cho xin ít gạch (kinh nghiệm) để về tu luyện =D , thanks a!!![/QUOTE]
Chào bạn Đạo,
Ý tưởng của bạn chính là dùng A và B làm 2 biến điều khiển, việc còn lại là gán 4 đầu vào của MUX4-1 cho C, D và 0 hoặc 1.
Mình hoàn toàn đồng ý với ý tưởng của bạn, nhưng bạn đã không thực hiện theo “design flow” và bạn đã sa vào bẫy. Theo nhận định của mình thì bạn đã quá nóng vội khi rút gọn hàm F và dẫn đến việc ngộ nhận ở trường hợp A và B đều bằng 1 (các trường hợp còn lại bạn đã nhận định đúng). Bạn nghiệm lại xem, nếu A và B đều bằng 1 thì F = C + D có phải không?
Bạn xem lại và sửa lại lỗi mà mình vừa nêu nha.
Một điều khuyến cáo bạn và các bạn khác là khi thiết kế mạch, các bạn nên đi theo từng bước, không bên đốt cháy giai đoạn, tránh bị ngộ nhận.
Chúc bạn học tốt!
Trần Đại Dương.
Em chào anh.
Em giải như vầy anh xem có được không ạ. Bài của e dùng 1 MUX_4to1 và 2 MUX_2to1, hơi tốn ^^
Biểu thức rút gọn: F = ABC + (A + B)D
code verilog cho bài:
module f (A, B, C, D, F);
input A, B, C, D;
output F;
wire ABC, AorB;
Mux_4to1 (.s00(0), .s01(0), .s10(0), .s11(B), .s({A,C}), .f(ABC)); //Bieu thuc tinh ABC
Mux_2to1 (.s0(B), .s1(1), .s(A), .f(AorB)); //Bieu thuc tinh A + B
Mux_2to1 (.s0(ABC), .s1(AorB), .s(D), .f(F)); //Bieu thuc tinh F
endmodule
Anh xem giúp em với ạ. Em xin cảm ơn anh ạ
Bài trên có vẻ hợp lý nhể. :boss:
[QUOTE=12520397;319187]Em chào anh.
Em giải như vầy anh xem có được không ạ. Bài của e dùng 1 MUX_4to1 và 2 MUX_2to1, hơi tốn ^^
Biểu thức rút gọn: F = ABC + (A + B)D
code verilog cho bài:
module f (A, B, C, D, F);
input A, B, C, D;
output F;
wire ABC, AorB;
Mux_4to1 (.s00(0), .s01(0), .s10(0), .s11(B), .s({A,C}), .f(ABC)); //Bieu thuc tinh ABC
Mux_2to1 (.s0(B), .s1(1), .s(A), .f(AorB)); //Bieu thuc tinh A + B
Mux_2to1 (.s0(ABC), .s1(AorB), .s(D), .f(F)); //Bieu thuc tinh F
endmodule
Anh xem giúp em với ạ. Em xin cảm ơn anh ạ[/QUOTE]
Chào bạn Thành,
Bài làm của bạn tiếp tục mắc phải lỗi như của bạn Đạo trước đó. Trong bài của bạn, Mux_2to1 dùng để tính F bị sai. Khi D = 0 thì đúng là F = ABC, nhưng khi D=1 thì sao? Liệu F = A + B theo cách của bạn hay không? Mình nghĩ là F = ABC + (A + B) thì đúng hơn.
Bạn kiểm tra lại và sửa lại lỗi mà mình vừa nêu nha.
Chúc bạn học tốt!
Trần Đại Dương.
P/S: Mình không chú tâm đến code bạn viết có đúng hay không vì mình quên hết cú pháp Verilog HDL rồi, mình chỉ quan tâm đến ý tưởng bạn thực hiện thôi.
Chào các bạn,
Sau 2 bài làm của 2 bạn ở trên thì mình có nhận xét là: các bạn thực sự không đi đúng các bước thực hiện mạch logic bằng các MUX (tiêu biểu chính là các bạn đã quá vội vàng rút gọn hàm F) dẫn đến việc chọn biến điều khiển và đầu vào cho các MUX không hợp lý một chút nào.
Các bạn có thể sẽ cần xem lại định lý Shannon cho biểu diễn hàm logic (chứ không phải là định lý Shannon trong lấy mẫu tín hiệu đâu nha).
Chúc các bạn học tốt!
Trần Đại Dương.
Định lý Shannon
Bất kì hàm Boolean f(w1,w2, …, wn) có thể được viết dưới dạng:
f(w1,w2, …, wn) = (������1')*f(0,w2, ..., wn) + w1*f(1, w2, …wn)
Áp dụng:
F = ABC + A’BD + ACD + AC’D
T/h dùng Mux_2to1
F = A.(BC + CD + C’D) + A’.BD
= A.(BC + D) + A’.BD
T/h dùng Mux_4to1
F(AB=00) = 0
F(AB=01) = D
F(AB=10) = CD + C’D = D
F(AB=11) = C

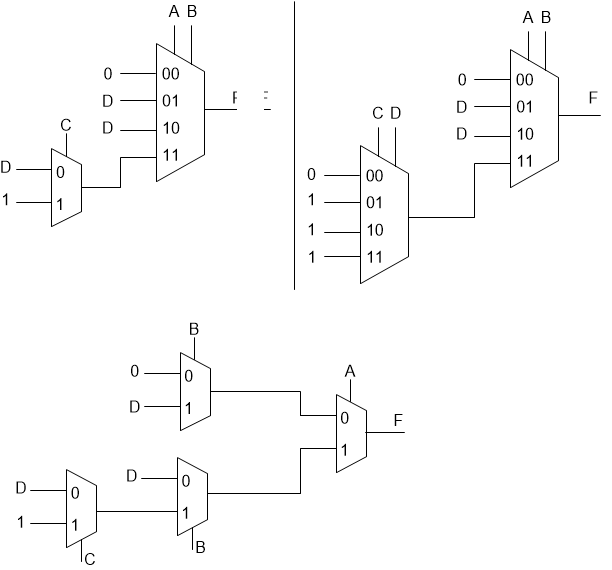

Như Dương nói, các bạn nên thiết kế ra mạch nguyên lý trước, rồi mới code Verilog như vậy sẽ nhanh và tránh được sai sót.
Định lý Shannon
Bất kì hàm Boolean f(w1,w2, …, wn) có thể được viết dưới dạng:
f(w1,w2, …, wn) = (????1')*f(0,w2, ..., wn) + w1*f(1, w2, …wn)
Áp dụng:
F = ABC + A’BD + ACD + AC’D
T/h dùng Mux_2to1 (chọn A làm tín hiệu chọn kênh)
F = A.(BC + CD + C’D) + A’.BD
= A.(BC + D) + A’.BD
T/h dùng Mux_4to1 (chọn A, B làm 2 tín hiệu chọn kênh)
F(AB=00) = 0
F(AB=01) = D
F(AB=10) = CD + C’D = D
F(AB=11) = C + CD + C’D = C + D
Như Dương nói, các bạn nên thiết kế ra mạch nguyên lý trước, rồi mới code Verilog như vậy sẽ nhanh và tránh được sai sót.
Anh cho em ý kiến a, thank a!!
[QUOTE=12520578;319206] Anh cho em ý kiến a, thank a!![/QUOTE]
Chào bạn [MENTION=19741]12520578[/MENTION]
bạn có thể giải thích tại sao “F = D + C = C” được không?
[QUOTE=11520537;319214]Chào bạn [MENTION=19741]12520578[/MENTION]
bạn có thể giải thích tại sao “F = D + C = C” được không?[/QUOTE]
Theo em hiểu thì với AB =11 -> F=D+C (D or C nên em nghĩ chọn 1 trong 2 giá trị đều được), không biết đúng không ?
Chào mọi người,
Có thể mọi người đang hiểu sai vấn đề thì phải, đề yêu cầu sử dụng MUX2-1, MUX4-1 để thực hiện hàm logic chứ đâu bắt phải chọn 1 trong MUX đâu nhỉ? Nếu như thế thì làm sao thiết kế mạch này được.
Chào thân ái và vì tương lai con em chúng ta!
Trần Đại Dương.
[QUOTE=12520578;319216]Theo em hiểu thì với AB =11 -> F=D+C (D or C nên em nghĩ chọn 1 trong 2 giá trị đều được), không biết đúng không ?[/QUOTE]
Chào bạn,
Không thể làm như thế được, D+C khác với D hoặc C.
Bạn sửa lại nha.
Chúc bạn học tốt!
Trần Đại Dương.
Đúng là D+C, thì khác với D hoặc C.
Trong bài post của thầy (#7), lúc đầu bị sai chỗ F(AB=11), thầy đã fixed lại.
Thầy chưa hiểu yêu cầu của đề lắm, có phải là chỉ được dùng Mux_2to1 và Mux_4to1 để thiết kế mạch trên (ko dùng bất kì cổng logic nào khác)???
Đã Hiểu!!! đã biết sai ở đâu, và đã biết cách sửa ^_^. Thanks anh Dương! Thanks thầy Sang. (p/s: các kiểu topic như này rất hữu ích, hy vọng thầy, các anh, các bạn sẽ có thêm các bài tập, để rèn thêm “sự mắc lỗi” :v ) . Thân ái và quyết thắng =D
[QUOTE=12520797;319234]Đã Hiểu!!! đã biết sai ở đâu, và đã biết cách sửa ^_^. Thanks anh Dương! Thanks thầy Sang. (p/s: các kiểu topic như này rất hữu ích, hy vọng thầy, các anh, các bạn sẽ có thêm các bài tập, để rèn thêm “sự mắc lỗi” :v ) . Thân ái và quyết thắng =D[/QUOTE]
Những cái này các bạn học ở môn Nhập môn Mạch số rồi!
Chắc hồi đó học không kĩ! :unhappy:
[QUOTE=sangnt;319296]Những cái này các bạn học ở môn Nhập môn Mạch số rồi!
Chắc hồi đó học không kĩ! :unhappy:[/QUOTE]
dạ đúng như thầy nói, hồi đó bọn em học ko kỷ…giờ ngồi xem lại mới thấy thấm những lời thầy dạy trên lớp. Cảm ơn thầy Sang nhiều!
[QUOTE=sangnt;319227]Đúng là D+C, thì khác với D hoặc C.
Trong bài post của thầy (#7), lúc đầu bị sai chỗ F(AB=11), thầy đã fixed lại.
Thầy chưa hiểu yêu cầu của đề lắm, có phải là chỉ được dùng Mux_2to1 và Mux_4to1 để thiết kế mạch trên (ko dùng bất kì cổng logic nào khác)???
Vẫn phần mềm kinh điển đã nói với các bạn: Microsoft Visio
Nếu có vẽ sơ đồ khối, thì nên dùng cái đó vẽ. Vẽ quen rồi, thì làm nhanh lắm.
Bạn cũng có thể tạo thư viện riêng cho mình.
Ra trường biết nó cũng là một lợi thế đó!
